電泳涂裝設備

電泳涂裝設備由主體設備、前后處理設備、供水管道及輸送管道等構成。

電泳涂裝主體設備由槽體、攪拌循環系統、電極、涂料液溫度控制、涂料補給、通風裝置、供電裝置及電泳后水洗裝置等部分構成，此外有時還附有儲漆罐，供檢修槽體或排除故障時儲存涂料液使用。

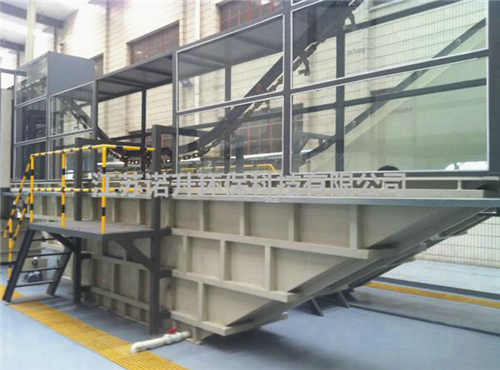

槽體工件的輸送方式不同，槽體分為船形槽和矩形槽兩種形式，一般船形槽體適用連續通過式電泳涂裝生產線，矩形槽適用于間歇性垂直升降式電泳涂裝生產線。槽體通常由主槽和溢流槽組成，無論各種形式的槽體，為避免死角造成涂料沉淀，槽底部都要采用圓弧過濾。

槽結構可根據具體情況和輸送方式考慮設計，槽內壁要求耐電泳液的酸堿，擊穿電壓＞20kv。槽體安裝好后，宜干態經過15kv絕緣耐壓試驗確保系統的安全性。槽體部分可用鋼板，保持足夠強度，采用內襯改性環氧樹脂和不飽和聚酯玻璃鋼。槽體材料也可為pp板或pvc板材料。槽體要求牢固，可加加強肋等。現在商業電泳槽常常與電泳工件相對應的陽級(陰級)系統、過濾攪拌系統及換熱系統等一起出售。

溢流槽的作用是控制主槽內涂料液的高度，排除涂料液表面的泡沫，保證工件入槽和出槽區的液面沒有泡沫。溢流槽的體積通常為主槽的1/10，不然不能保證涂料液的正常循環。溢流槽寬度可約為電泳槽長度的1/5，可為主槽高度的2/3。

溢流槽上可安裝漏網，以除去涂料液中的雜質，排除電泳過程中的泡沫。濾網通過量可按40-50立方米流量計算，網孔大小為0.45-0.18mm濾網材料可采用尼龍或不銹鋼絲等制造。濾網的大小面積要選擇適當，否則會產生大量泡沫。

主槽的槽液入溢流槽，主槽槽液到溢流槽落差最大不允許超過150mm，以防起跑，距離過大，加料時料液容易溢出。主槽與溢流槽間設置流量調節裝置，調節該裝置可調控液位、液面流動狀態、液面流速，通過調控可減少液面氣泡等。溢流槽流出的液體經過過濾后可再經過換熱或超濾后返回主槽或流入儲備槽。
